Arlec PB4KSHA

Arlec, модель PB4KSHA. 4/5 · пайка. Периферия сидит на самом модуле, второго MCU нет.

1. Название и модель

PB4KSHA продаётся в Bunnings в Австралии и Новой Зеландии под маркой Grid Connect. Четыре гнезда, одно общее реле. Модуль Tuya WB2S на BK7231T. Сложность 4/5.

Отдельного MCU нет. Карточка прямо пишет, что tuya-convert уже не работает: дыры в прошивке Tuya закрыты. Путь — UART и ltchiptool. Чип можно снять или паять провода на месте.

В Dashboard после создания устройства нажимают Skip и не ставят случайную прошивку «любого типа». Конфиг вписывают вручную и только потом жмут Install.

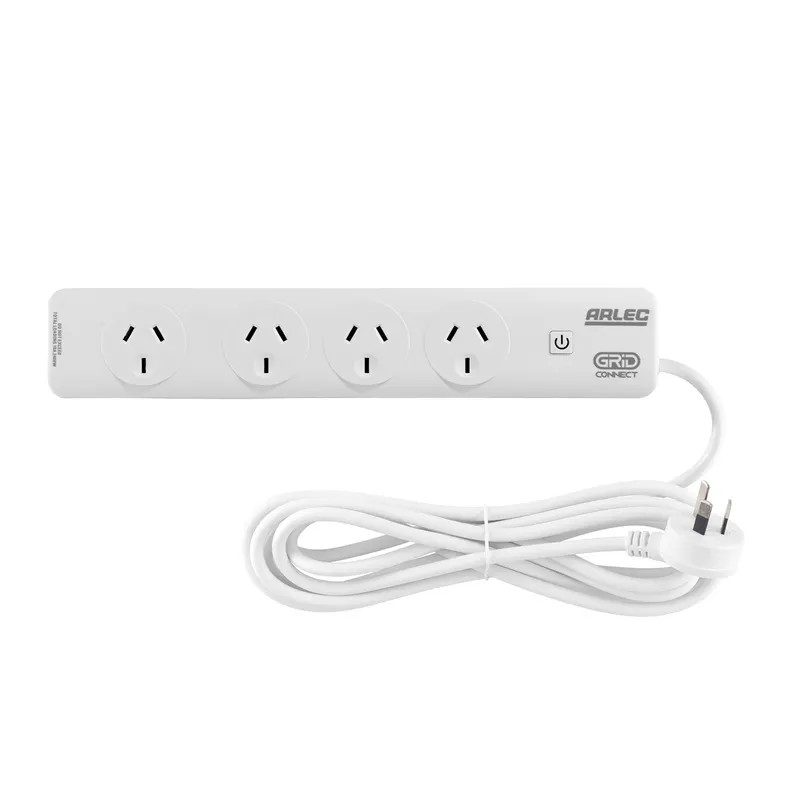

Сетевой фильтр Arlec PB4KSHA
Четыре гнезда, одно общее реле. Модуль WB2S. Фото: esphome/devices.esphome.io, GPL-3.0

2. Что даёт перепрошивка

  • Все четыре гнезда одним выключателем, локально
  • Кнопка и светодиод на пинах модуля

3. Что теряется

  • Приложение Grid Connect фильтр не видит
  • Четыре гнезда по отдельности не включаются: реле одно
  • Гарантия после вскрытия заканчивается

4. Что понадобится

  • ltchiptool и ESPHome Dashboard
  • Паяльник, если чип не снимают
  • Видео, на которое ссылается карточка, как общий пример ltchiptool, не как распиновка этой платы

5. Разборка и пины

Программатор USB–UART подключают к модулю, который прошивают, крест-накрест:

  • Земля переходника (GND) — на землю платы. Этот провод обязателен.
  • TX переходника — на RX модуля. На плате площадка часто подписана RX, RXD или RXD0.
  • RX переходника — на TX модуля. На плате это TX, TXD или TXD0.
  • Питание логики — 3,3 В. Пять вольт на эти площадки не подают. Если плату уже кормит её блок, линию 3,3 В с переходника не подключают вторым источником.
  • Для входа в загрузчик ESP8266 и ESP32 площадку GPIO0 (IO0, BOOT) замыкают на землю и в этот момент подают питание. После старта записи землю с GPIO0 снимают.

Если у этой модели в тексте ниже другие имена площадок, прямой порядок TX–TX или прошивка по USB, делайте как написано там. Общая схема выше — для обычного модульного UART.

Корпус фильтра вскрывают при вынутой вилке. WB2S на контроллере. Пины рабочего конфига:

  • P6 — светодиод, инверсный
  • P11 — кнопка
  • P26 — реле

6. Прошивка

Готового файла «прошивка именно этой модели» на этом сайте нет. Её собирает ESPHome из текстового конфига YAML: туда входят Wi-Fi, пины и команды второго чипа. Чужой .bin из интернета почти наверняка собран с чужим паролем сети.

Какую программу ставить

  • ESPHome Dashboard — дополнение в Home Assistant или программа на компьютере. В ней пишут YAML, нажимают Install, и она сама собирает прошивку. Установка: дополнение для Home Assistant или команда pip install esphome.
  • ESPHome Web, сайт web.esphome.io, — загрузчик в браузере Chrome или Edge. Им записывают уже собранный .bin на ESP8266 и ESP32 через USB–UART. На BK72xx он не рассчитан.
  • esptool — программа Espressif, чтобы снять заводскую копию флеша и записать .bin, если браузер порт не видит. Репозиторий: espressif/esptool.
  • ltchiptool — то же самое для чипов Beken BK72xx (модули WB3S, WBR3, CB3S и похожие). ESPHome для них собирается через LibreTiny. Программа: libretiny-eu/ltchiptool, описание платы: компонент bk72xx.

Как собрать конфиг

  1. В Dashboard нажмите New Device и выберите чип, который стоит на плате: ESP8266, ESP32 или BK72xx. Имя — латиницей, без пробелов.
  2. Пароль Wi-Fi уберите в файл secrets.yaml рядом с конфигом. В YAML оставьте ssid: !secret wifi_ssid и password: !secret wifi_password.
  3. Блок UART, модель и скорости из раздела ниже вставьте в этот файл. Полный пример, если он длинный, берите по ссылке в источниках внизу страницы, а не из гайда соседней модели.
  4. Строки api: и ota: оставьте. Без api: Home Assistant устройство не увидит. Ключ шифрования Dashboard предлагает сам, его потом спросит интеграция ESPHome.

Как залить первый раз

  1. Подключите USB–UART, как в разделе «Разборка и пины»: земля переходника на землю платы, TX переходника на RX модуля, RX переходника на TX модуля. Логика 3,3 В. Имена площадок на конкретной плате — там же.
  2. Для ESP8266 и ESP32 замкните GPIO0 (IO0, BOOT) на землю и в этот момент подайте питание. Для BK72xx ltchiptool сам просит перезапустить чип, обычно кратким отключением земли.
  3. В Dashboard: Install → Plug into this computer, выберите порт переходника. Либо Install → Manual download, сохраните .bin и откройте его на web.esphome.io. Из терминала то же самое делает esphome run имя-устройства.yaml.
  4. Когда в логе появится IP-адрес, GPIO0 от земли отпустите, провода можно отпаять. Следующие обновления идут по Wi-Fi, пункт OTA, паяльник больше не нужен.

Дальше — только то, чем эта модель отличается от общей схемы.

Плата Beken для WB2S в конфиге карточки — BK7231T, не N. Имя board сверьте с исходником перед сборкой: у T и N разные строки board:. Реле — обычный switch на P26, не компонент tuya:.

Базовый конфиг этой модели с карточки или из репозитория компонента. Wi-Fi, пароль и OTA задайте как в общем разделе выше. Пароли из исходника сюда не перенесены.

esphome:
  name: upk2esphome-bk7231t
bk72xx:
  board: generic-bk7231t-qfn32-tuya

logger:

text_sensor:
  - platform: libretiny
    version:
      name: LibreTiny Version

binary_sensor:
  - platform: gpio
    id: binary_switch_1
    pin:
      number: P11
      inverted: false
      mode: INPUT_PULLUP
    on_press:
      then:
        - switch.toggle: switch_1

switch:
  - platform: gpio
    id: switch_1
    name: Relay 1
    pin: P26
    on_turn_on:
      - light.turn_off: relay_status_led  # Invert LED state
    on_turn_off:
      - light.turn_on: relay_status_led   # Invert LED state

output:
  - platform: gpio
    pin: P6
    id: relay_status_led_output

light:
  - platform: binary
    output: relay_status_led_output
    id: relay_status_led

7. Настройка в Home Assistant

Одна сущность на весь фильтр. Автоматизация «выключить розетку телевизора» погасит все четыре гнезда.

8. Известные баги и как их обойти

  • tuya-convert на новой партии молчит. Это ожидаемо
  • Плата bk7231n на чипе T не стартует
  • Случайный Install в Dashboard затирает модуль пустым конфигом
