1. Название и модель

DXCF14 — старший Whisper Flex. Модуль тот же класс: ESP8266, плата esp07, Tuya MCU, передача GPIO15, приём GPIO13, 9600 бод. Сложность в каталоге 3/5.

От DXCF10 отличаются сущности. Скоростей 30. Горизонталь — enum datapoint 4 со значениями выкл / 30 / 60 / 90. Вертикаль — datapoint 5: выкл / 90 / 105. Отдельного oscillation_datapoint в карточке нет.

Папка в репозитории каталога называется с опечаткой: Duux-Whisper-Flex-UItimate-Smart-Fan-DXCF14.

Фото площадок каталог не выложил, только снимок вентилятора. Точки пайки с DXCF10 не приписывайте, даже если корпус похож.

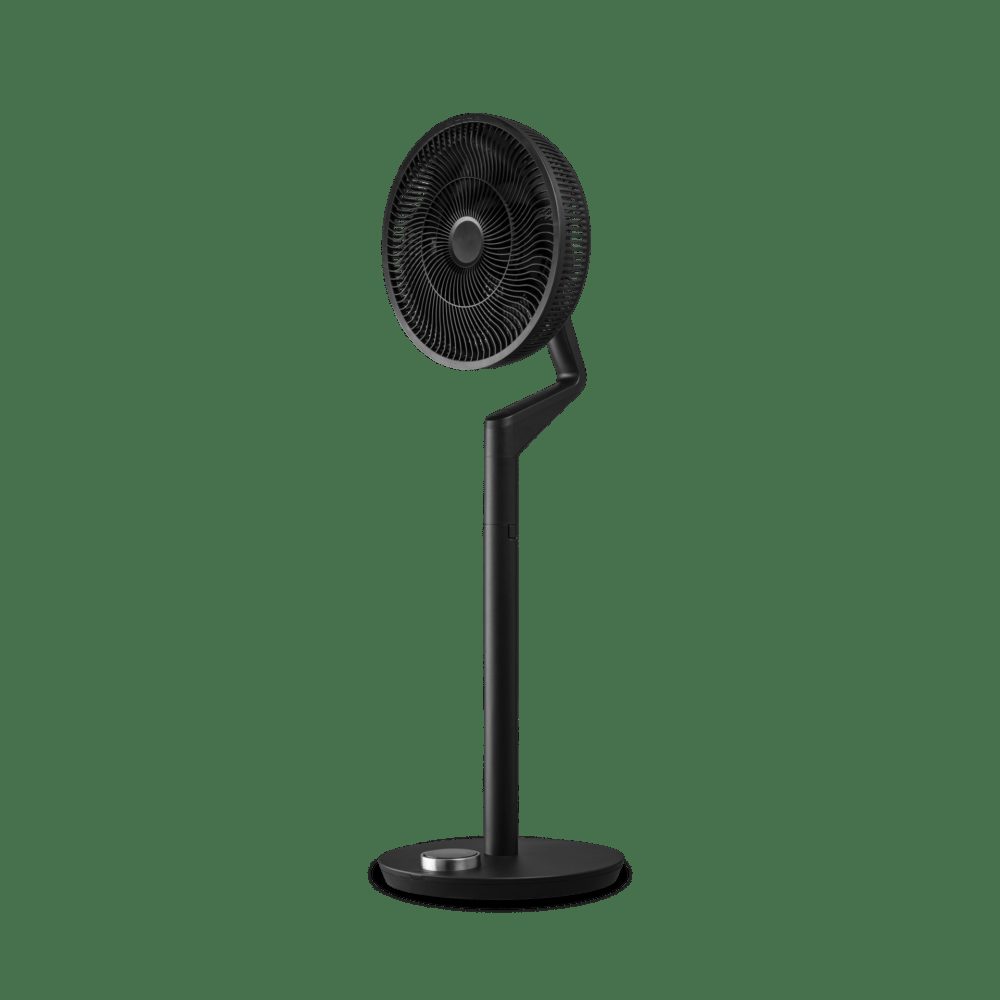

Вентилятор Duux Whisper Flex Ultimate DXCF14 — DXCF14 снаружи. Площадок прошивки в каталоге нет, ориентир — шелкография модуля ESP8266. Фото: esphome/devices.esphome.io, GPL-3.0

2. Что даёт перепрошивка

Питание и 30 ступеней скорости
Горизонтальный угол: выключено, 30°, 60°, 90°
Вертикальный угол: выключено, 90°, 105°
Режимы ручной, естественный, сон
Таймер до 12 часов

3. Что теряется

Облако Duux перестаёт управлять вентилятором
Гарантия после разбора обычно заканчивается
Открытой фотографии модуля этой ревизии нет

4. Что понадобится

Разбор стойки до модуля ESP8266
USB–UART 3,3 В и способ замкнуть GPIO0 на землю на время старта загрузчика
Карточка DXCF14, не файл DXCF10

5. Разборка и пины

Программатор USB–UART подключают к модулю, который прошивают, крест-накрест:

Земля переходника (GND) — на землю платы. Этот провод обязателен.
TX переходника — на RX модуля. На плате площадка часто подписана RX, RXD или RXD0.
RX переходника — на TX модуля. На плате это TX, TXD или TXD0.
Питание логики — 3,3 В. Пять вольт на эти площадки не подают. Если плату уже кормит её блок, линию 3,3 В с переходника не подключают вторым источником.
Для входа в загрузчик ESP8266 и ESP32 площадку GPIO0 (IO0, BOOT) замыкают на землю и в этот момент подают питание. После старта записи землю с GPIO0 снимают.

Если у этой модели в тексте ниже другие имена площадок, прямой порядок TX–TX или прошивка по USB, делайте как написано там. Общая схема выше — для обычного модульного UART.

Каталог показывает только внешний вид. Ищите ESP8266 в блоке кнопок. Линия к MCU уже на GPIO15 и GPIO13, перепаивать её не нужно. Площадки загрузчика подписывает шелкография модуля: земля, TX, RX, GPIO0. Чужие имена площадок сюда не переносим.

6. Прошивка

Готового файла «прошивка именно этой модели» на этом сайте нет. Её собирает ESPHome из текстового конфига YAML: туда входят Wi-Fi, пины и команды второго чипа. Чужой .bin из интернета почти наверняка собран с чужим паролем сети.

Какую программу ставить

ESPHome Dashboard — дополнение в Home Assistant или программа на компьютере. В ней пишут YAML, нажимают Install, и она сама собирает прошивку. Установка: дополнение для Home Assistant или команда pip install esphome.
ESPHome Web, сайт web.esphome.io, — загрузчик в браузере Chrome или Edge. Им записывают уже собранный .bin на ESP8266 и ESP32 через USB–UART. На BK72xx он не рассчитан.
esptool — программа Espressif, чтобы снять заводскую копию флеша и записать .bin, если браузер порт не видит. Репозиторий: espressif/esptool.
ltchiptool — то же самое для чипов Beken BK72xx (модули WB3S, WBR3, CB3S и похожие). ESPHome для них собирается через LibreTiny. Программа: libretiny-eu/ltchiptool, описание платы: компонент bk72xx.

Как собрать конфиг

В Dashboard нажмите New Device и выберите чип, который стоит на плате: ESP8266, ESP32 или BK72xx. Имя — латиницей, без пробелов.
Пароль Wi-Fi уберите в файл secrets.yaml рядом с конфигом. В YAML оставьте ssid: !secret wifi_ssid и password: !secret wifi_password.
Блок UART, модель и скорости из раздела ниже вставьте в этот файл. Полный пример, если он длинный, берите по ссылке в источниках внизу страницы, а не из гайда соседней модели.
Строки api: и ota: оставьте. Без api: Home Assistant устройство не увидит. Ключ шифрования Dashboard предлагает сам, его потом спросит интеграция ESPHome.

Как залить первый раз

Подключите USB–UART, как в разделе «Разборка и пины»: земля переходника на землю платы, TX переходника на RX модуля, RX переходника на TX модуля. Логика 3,3 В. Имена площадок на конкретной плате — там же.
Для ESP8266 и ESP32 замкните GPIO0 (IO0, BOOT) на землю и в этот момент подайте питание. Для BK72xx ltchiptool сам просит перезапустить чип, обычно кратким отключением земли.
В Dashboard: Install → Plug into this computer, выберите порт переходника. Либо Install → Manual download, сохраните .bin и откройте его на web.esphome.io. Из терминала то же самое делает esphome run имя-устройства.yaml.
Когда в логе появится IP-адрес, GPIO0 от земли отпустите, провода можно отпаять. Следующие обновления идут по Wi-Fi, пункт OTA, паяльник больше не нужен.

Дальше — только то, чем эта модель отличается от общей схемы.

Дальше в карточке идут select на datapoint 4 и 5 с углами, режим на datapoint 2 и таймер на datapoint 6. Копируйте их из исходника карточки, не из гайда DXCF10.

Базовый конфиг этой модели с карточки или из репозитория компонента. Wi-Fi, пароль и OTA задайте как в общем разделе выше. Пароли из исходника сюда не перенесены.

substitutions:
  devicename: "smart-fan"

esphome:
  name: $devicename
  comment: "Duux Whisper Flex Ultimate Smart Fan (DXCF14)"
  friendly_name: "Duux Whisper Flex Ultimate Smart Fan"
  project:
    name: "Duux.Whisper-Flex-Ultimate-Smart-Fan"
    version: "1.0.0"

esp8266:
  board: esp07
  restore_from_flash: true

# Enable logging
logger:

# Enable Home Assistant API
time:
  - platform: homeassistant
    id: homeassistant_time

# Enable Web server
uart:
  tx_pin: GPIO15
  rx_pin: GPIO13
  baud_rate: 9600

# Register the Tuya MCU connection
tuya:

fan:
  - platform: "tuya"
    name: None
    switch_datapoint: 1
    speed_datapoint: 3
    speed_count: 30

select:
  - platform: "tuya"
    id: "horizontally"
    name: "Oscillate horizontally"
    enum_datapoint: 4
    optimistic: true
    options:
      0: "off"
      1: "30"
      2: "60"
      3: "90"

  - platform: "tuya"
    id: "vertically"
    name: "Oscillate vertically"
    enum_datapoint: 5
    optimistic: true
    options:
      0: "off"
      1: "90"
      2: "105"

  - platform: "tuya"
    name: "Mode"
    enum_datapoint: 2
    optimistic: true
    options:
      0: "Manual Mode"
      1: "Natural Mode"
      2: "Sleep Mode"

  - platform: "tuya"
    name: "Timer"
    icon: mdi:fan-clock
    enum_datapoint: 6
    optimistic: true
    options:
      0: "off"
      1: "1h"
      2: "2h"
      3: "3h"
      4: "4h"
      5: "5h"
      6: "6h"
      7: "7h"
      8: "8h"
      9: "9h"
      10: "10h"
      11: "11h"
      12: "12h"

sensor:
  - platform: wifi_signal
    name: "Wifi Signal"
    update_interval: 60s
    icon: mdi:wifi

  - platform: uptime
    name: "Uptime"
    update_interval: 60s
    icon: mdi:clock-outline

text_sensor:
  - platform: wifi_info
    ip_address:
      name: "IP Address"
    ssid:
      name: "Wi-Fi SSID"
    bssid:
      name: "Wi-Fi BSSID"
  - platform: version
    name: "ESPHome Version"
    hide_timestamp: true

7. Настройка в Home Assistant

Углы качания приходят как выпадающие списки, не как выключатель «качание вкл». Автоматизация должна ставить вариант 30 или 90, а не on.

8. Известные баги и как их обойти

speed_count: 26 от младшей модели обрезает верхние ступени или сдвигает шкалу
Значение on для вертикали есть только у DXCF10. Здесь допустимы off, 90 и 105
Опечатка UItimate в URL каталога. Ссылка с обычным Ultimate может открыть пустую страницу
