1. Название и модель

SK20 — дешёвый звёздный проектор Tuya. В карточке плата wb3s, это BK7231N. Отдельного MCU нет: красный, зелёный, синий, лазер, мотор и кнопка висят на пинах модуля. Разбор пинов сделал M4GNV5 на Elektroda, карточка devices.esphome.io только собрала YAML.

Карточка не описывает способ без разборки и без пайки. Прошивка модуля — ltchiptool. Вилка вынута, логика 3,3 В.

Рабочие пины ниже — это свет и мотор после прошивки. Площадки загрузчика WB3S ищите по распиновке модуля, это не P6 и не P8.

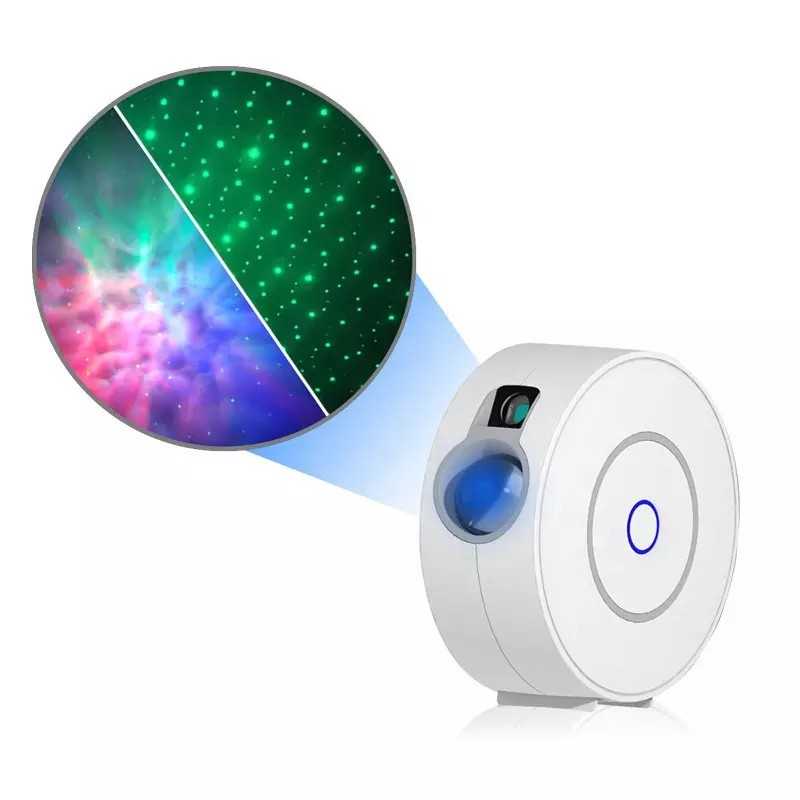

Проектор Tuya SK20 — SK20 снаружи. Лазер, мотор и RGB сидят на пинах WB3S. Фото: esphome/devices.esphome.io, GPL-3.0

2. Что даёт перепрошивка

Цвет, лазер и вращение локально, сценами из YAML
Кнопка на корпусе переключает сцену, долгое нажатие гасит всё
Таймер на час выключает проектор сам

3. Что теряется

Приложение Smart Life проектор не видит
Сцены в YAML — это яркости автора карточки, не заводские анимации приложения
Гарантия после пайки заканчивается

4. Что понадобится

ltchiptool, плата wb3s
Паяльник к площадкам WB3S
Карточка SK20: в ней полный свет, вентилятор и select сцен

5. Разборка и пины

Программатор USB–UART подключают к модулю, который прошивают, крест-накрест:

Земля переходника (GND) — на землю платы. Этот провод обязателен.
TX переходника — на RX модуля. На плате площадка часто подписана RX, RXD или RXD0.
RX переходника — на TX модуля. На плате это TX, TXD или TXD0.
Питание логики — 3,3 В. Пять вольт на эти площадки не подают. Если плату уже кормит её блок, линию 3,3 В с переходника не подключают вторым источником.
Для входа в загрузчик ESP8266 и ESP32 площадку GPIO0 (IO0, BOOT) замыкают на землю и в этот момент подают питание. После старта записи землю с GPIO0 снимают.

Если у этой модели в тексте ниже другие имена площадок, прямой порядок TX–TX или прошивка по USB, делайте как написано там. Общая схема выше — для обычного модульного UART.

Корпус проектора вскрывают при вынутой вилке. Модуль WB3S прошивают по его UART загрузчика.

Пины из YAML карточки:

P9, P24, P26 — красный, зелёный, синий, ШИМ инверсный
P8 — лазер, ШИМ инверсный
P6 — мотор, ШИМ, min_power: 15%
P1 — светодиод кнопки, GPIO инверсный
P7 — второй светодиод кнопки, ШИМ инверсный
P14 — кнопка, вход с подтяжкой вниз, инверсный

6. Прошивка

Готового файла «прошивка именно этой модели» на этом сайте нет. Её собирает ESPHome из текстового конфига YAML: туда входят Wi-Fi, пины и команды второго чипа. Чужой .bin из интернета почти наверняка собран с чужим паролем сети.

Какую программу ставить

ESPHome Dashboard — дополнение в Home Assistant или программа на компьютере. В ней пишут YAML, нажимают Install, и она сама собирает прошивку. Установка: дополнение для Home Assistant или команда pip install esphome.
ESPHome Web, сайт web.esphome.io, — загрузчик в браузере Chrome или Edge. Им записывают уже собранный .bin на ESP8266 и ESP32 через USB–UART. На BK72xx он не рассчитан.
esptool — программа Espressif, чтобы снять заводскую копию флеша и записать .bin, если браузер порт не видит. Репозиторий: espressif/esptool.
ltchiptool — то же самое для чипов Beken BK72xx (модули WB3S, WBR3, CB3S и похожие). ESPHome для них собирается через LibreTiny. Программа: libretiny-eu/ltchiptool, описание платы: компонент bk72xx.

Как собрать конфиг

В Dashboard нажмите New Device и выберите чип, который стоит на плате: ESP8266, ESP32 или BK72xx. Имя — латиницей, без пробелов.
Пароль Wi-Fi уберите в файл secrets.yaml рядом с конфигом. В YAML оставьте ssid: !secret wifi_ssid и password: !secret wifi_password.
Блок UART, модель и скорости из раздела ниже вставьте в этот файл. Полный пример, если он длинный, берите по ссылке в источниках внизу страницы, а не из гайда соседней модели.
Строки api: и ota: оставьте. Без api: Home Assistant устройство не увидит. Ключ шифрования Dashboard предлагает сам, его потом спросит интеграция ESPHome.

Как залить первый раз

Подключите USB–UART, как в разделе «Разборка и пины»: земля переходника на землю платы, TX переходника на RX модуля, RX переходника на TX модуля. Логика 3,3 В. Имена площадок на конкретной плате — там же.
Для ESP8266 и ESP32 замкните GPIO0 (IO0, BOOT) на землю и в этот момент подайте питание. Для BK72xx ltchiptool сам просит перезапустить чип, обычно кратким отключением земли.
В Dashboard: Install → Plug into this computer, выберите порт переходника. Либо Install → Manual download, сохраните .bin и откройте его на web.esphome.io. Из терминала то же самое делает esphome run имя-устройства.yaml.
Когда в логе появится IP-адрес, GPIO0 от земли отпустите, провода можно отпаять. Следующие обновления идут по Wi-Fi, пункт OTA, паяльник больше не нужен.

Дальше — только то, чем эта модель отличается от общей схемы.

Плата wb3s. Ниже на странице базовый конфиг карточки: три канала RGB, лазер, мотор, кнопка и пять сцен. Wi-Fi и ключ API задайте в secrets.yaml. power_save_mode: none в исходнике оставлен специально, у WB3S экономия питания иногда рвёт связь.

Базовый конфиг этой модели с карточки или из репозитория компонента. Wi-Fi, пароль и OTA задайте как в общем разделе выше. Пароли из исходника сюда не перенесены.

substitutions:
  name: galaxy
  friendly_name: "Star Projector"

esphome:
  name: ${name}
  name_add_mac_suffix: false
  friendly_name: ${friendly_name}

bk72xx:
  board: wb3s

logger:

text_sensor:
  - platform: wifi_info
    ip_address:
      name: "ESP IP Address"
    ssid:
      name: "ESP Connected SSID"
    mac_address:
      name: "ESP Mac Wifi Address"

sensor:
  - platform: uptime
    name: "Uptime"
    unit_of_measurement: minutes
    filters:
      - lambda: return x / 60.0;

  - platform: wifi_signal
    name: "Signal"
    update_interval: 60s

light:
  - platform: rgb
    name: "Light"
    id: rgb_light
    restore_mode: ALWAYS_OFF
    red: red
    green: green
    blue: blue
    effects:
      - random:
          transition_length: 2.5s
          update_interval: 3s
      - random:
          name: Random Slow
          transition_length: 10s
          update_interval: 5s
      - flicker:
          alpha: 95%
          intensity: 2.5%
      - strobe:
      - pulse:
          transition_length: 30s
          min_brightness: 5%
          max_brightness: 100%

  - platform: monochromatic
    name: "Laser"
    icon: mdi:laser-pointer
    id: laser
    output: laser_pwm
    restore_mode: ALWAYS_OFF

  # Button LED (UP/Down position, no brightness control)
  - platform: status_led
    name: "Button Status LED"
    id: button_led0
    output: button_led0_gpio
    restore_mode: ALWAYS_OFF
    internal: true

  - platform: monochromatic
    name: "Button LED1"
    id: button_led1
    output: button_led1_pwm
    restore_mode: ALWAYS_OFF

fan:
  platform: speed
  name: "Motor"
  icon: mdi:rotate-right
  id: motor
  output: motor_pwm
  restore_mode: ALWAYS_OFF

# The template switch representing the device is currently active (laser/light
# or motor is ON).
switch:
  - platform: template
    name: "Main Switch"
    id: switch_main
    lambda: "return (id(motor).state || id(laser).current_values.is_on() || id(rgb_light).current_values.is_on());"

    # Turn on using the white scene
    turn_on_action:
      - select.set_index:
          id: select_scene
          index: 3

    # Completely turn off the laser, light, motor and button LED
    turn_off_action:
      - fan.turn_off: motor
      - light.turn_off: laser
      - light.turn_off: rgb_light
      - light.turn_off: button_led0
      - script.stop: script_turn_off_timer

output:
  - platform: libretiny_pwm
    id: red
    pin: P9
    inverted: true

  - platform: libretiny_pwm
    id: green
    pin: P24
    inverted: true

  - platform: libretiny_pwm
    id: blue
    pin: P26
    inverted: true

  - platform: libretiny_pwm
    id: laser_pwm
    pin: P8
    inverted: true

  - platform: libretiny_pwm
    id: motor_pwm
    pin: P6
    min_power: 15%

  - platform: gpio
    id: button_led0_gpio
    pin: P1
    inverted: true

  - platform: libretiny_pwm
    id: button_led1_pwm
    pin: P7
    inverted: true

binary_sensor:
  - platform: gpio
    pin:
      number: P14
      mode: INPUT_PULLDOWN_16
      inverted: true
    name: "Button"

    # Change the scene on short press/click
    on_click:
      then:
        # Do not switch the scene when all the components (switch_main) are
        # turned off. Allow the scene switching only when the switch_main is
        # on. When the switch is off, just turn it on.
        - if:
            condition:
              - switch.is_on: switch_main
            then:
              - select.next: select_scene
            else:
              - switch.turn_on: switch_main

    # Turn off after a button long press
    on_multi_click:
      - timing:
          - on for at least 1s
        then:
          - switch.turn_off: switch_main

# Turn off the light, laser and motor automatically after a specified delay
script:
  - id: script_turn_off_timer
    mode: restart
    then:
      - delay: 1h
      - switch.turn_off: switch_main

select:
  platform: template
  name: "Scene"
  id: select_scene
  options:
    - "Scene - Red"
    - "Scene - Blue"
    - "Scene - Green"
    - "Scene - White"
    - "Scene - Dimmed"
  initial_option: "Scene - White"
  optimistic: true
  on_value:
    then:
      # Always reset the timer script
      - script.stop: script_turn_off_timer
      - script.execute: script_turn_off_timer

      # Make sure the button LED is ON
      - light.turn_on:
          id: button_led0

      # [INDEX=0]: Scene - Red
      - if:
          condition:
            lambda: "return (id(select_scene).active_index() == 0);"
          then:
            - light.turn_on:
                id: rgb_light
                brightness: 50%
                red: 80%
                green: 0%
                blue: 50%
            - light.turn_on:
                id: laser
                brightness: 60%
            - fan.turn_on:
                id: motor
                speed: 40

      # [INDEX=1]: Scene - Blue
      - if:
          condition:
            lambda: "return (id(select_scene).active_index() == 1);"
          then:
            - light.turn_on:
                id: rgb_light
                brightness: 50%
                red: 50%
                green: 0%
                blue: 100%
            - light.turn_on:
                id: laser
                brightness: 60%
            - fan.turn_on:
                id: motor
                speed: 40

      # [INDEX=2]: Scene - Green
      - if:
          condition:
            lambda: "return (id(select_scene).active_index() == 2);"
          then:
            - light.turn_on:
                id: rgb_light
                brightness: 50%
                red: 0%
                green: 60%
                blue: 30%
            - light.turn_on:
                id: laser
                brightness: 60%
            - fan.turn_on:
                id: motor
                speed: 40

      # [INDEX=3]: Scene - White
      - if:
          condition:
            lambda: "return (id(select_scene).active_index() == 3);"
          then:
            - light.turn_on:
                id: rgb_light
                brightness: 100%
                red: 100%
                green: 100%
                blue: 100%
            - light.turn_on:
                id: laser
                brightness: 100%
            - fan.turn_on:
                id: motor
                speed: 50

      # [INDEX=4]: Scene - Dimmed
      - if:
          condition:
            lambda: "return (id(select_scene).active_index() == 4);"
          then:
            - light.turn_on:
                id: rgb_light
                brightness: 30%
                red: 5%
                green: 5%
                blue: 5%
            - light.turn_on:
                id: laser
                brightness: 30%
            - fan.turn_on:
                id: motor
                speed: 10

7. Настройка в Home Assistant

Сущности света, вентилятора и select сцены придут через API. Первое включение лазера сделайте коротким: яркость 100 % в сцене «White» бьёт в глаза.

8. Известные баги и как их обойти

esptool WB3S не видит
Пин мотора P6 путают с площадкой прошивки
Сцену переключают при выключенном главном выключателе и ждут смены цвета. Короткое нажатие в этом состоянии только включает сцену White

9. Источники

Каталог SK20 на devices.esphome.io https://devices.esphome.io/devices/Tuya-Smart-Star-Projector-SK20/
GitHub Исходник карточки https://github.com/esphome/esphome-devices/blob/main/src/docs/devices/Tuya-Smart-Star-Projector-SK20/index.md
Обсуждение Разбор M4GNV5 на Elektroda https://www.elektroda.com/rtvforum/topic3973047.html
Документация ltchiptool https://docs.libretiny.eu/docs/flashing/tools/ltchiptool/
